三通四通球閥
|
|
浙江甌球機械制造有限公司三通四通球閥
三通球閥和四通球閥的閥體采用優質材料和合理鑄造工藝鑄造而成，同時也有鍛制而成，球體側裝，中法蘭和頸部采用螺栓連接。浙江甌球機械制造有限公司生產的三通球閥主要有和L型和T型兩種閥體結構，適用于一般工業管線和長線管線，適用于各種腐蝕性和非腐蝕性介質。用戶可根據需要選用全通徑或者縮徑結構，全通徑閥門流量口徑與管線內徑一致，便于管線清掃；根據客戶的要求，浙江甌球機械制造有限公司可以提供端部連接為法蘭連接和對焊連接的結構形式，對焊端根據需要可提供袖管；可以根據客戶的使用工況，提供閥桿加長型埋地式全焊接球閥。閥桿加長的尺寸是由客戶來提供的。
結構特點：
|
1、三通球閥可分為雙閥座密封，和四閥座密封，四通球閥為四閥座密封設計。
|
|
2、浙江甌球機械制造有限公司的三通球閥除普通L型和T型結構以外，還有訂制的Y型三通球閥，Y型三通球閥的流道形式為“Y”型，閥座為三面閥座，主要用于Y型管路流向的切換，Y行三通球閥分為兩種。一種是120°三通球閥，另一種是135°三通球閥。120°三通球閥的流道形式為120°切換，135°三通球閥的流道形式為135°（45°）切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在留到內部，實現各管道能夠得到非常順暢的切換，
|
|
3、浙江甌球機械制造有限公司的三通球閥和四通球閥可以根據工況的不同，分別采取軟密封（PTFE,RPTFE,DEVLON,NYLON,PEEK）和噴焊鎳基合金（硬度大于HRC60）,超音速涂鎢鈷合金（硬度大于HRC70）以及特種硬化材料等先進工藝，適合各種苛刻工況。
|
|
4、閥桿費防飛出設計，也就是放噴設計，可防止因操作不當而造成的閥桿從閥體內噴出。
|
|
5、浙江甌球機械制造有限公司三通球閥和四通球閥都具有防火防靜電裝置。
|
|
設計規范:
|
|
設計標準：
|
GB/T 12237
|
|
結構長度：
|
GB/T 12221
|
|
法蘭連接標準：
|
ASME B16.5, ASME B16.47，GB/T
9113,JB/T 79, HG/T 20592
|
|
對焊連接標準：
|
ASME B16.25，GB/T 12234
|
|
防火要求：
|
API 6FA, API 607
|
|
壓力試驗：
|
API 598,GB/T 13927, GB/T 26480
|
|
溫度壓力測試：
|
ASME B16.34,GB/T 12224
|
|
性能參數:
|
|
公稱通徑：
|
1/2" ~ 12" (DN15~DN300)
|
|
壓力范圍：
|
150LB ~ 2500LB (PN10~PN250)
|
|
主體材質：
|
碳鋼，不銹鋼，合金鋼
|
|
工作環境：
|
-29℃~+250℃
|
|
設計特點:
|
|
應用范圍:
|
|
全通徑或者縮徑
防靜電設計
閥桿防飛出
防火設計
手柄操作，渦輪操作，氣動操作，液動操作，電動操作
|
|
適用于石油、化工、冶金、輕工、電站、城建供水、低溫工況以及輸油、輸水、輸氣、天然氣等長輸管線。
|

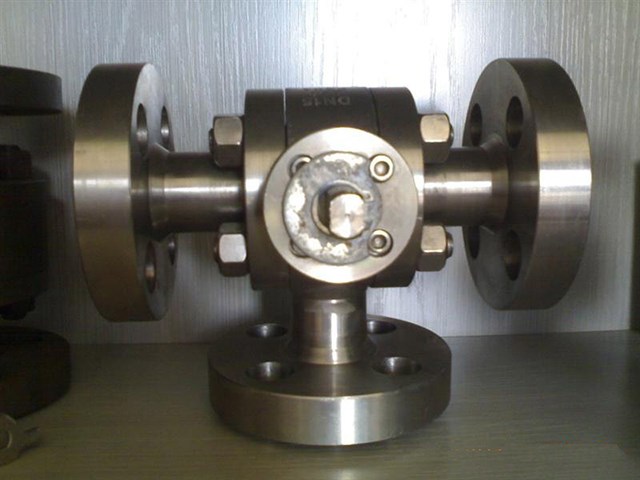

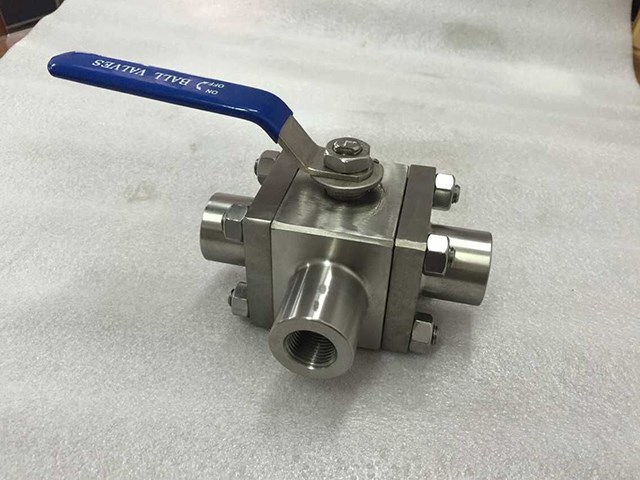

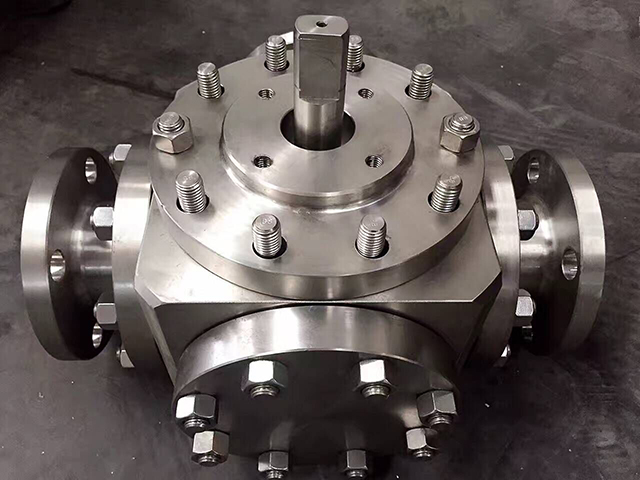

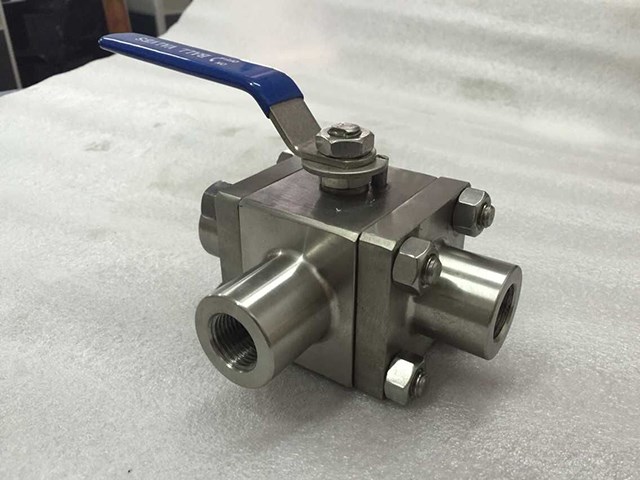

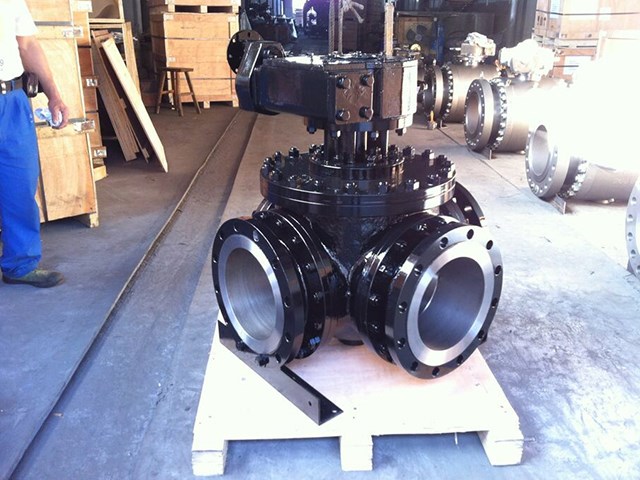

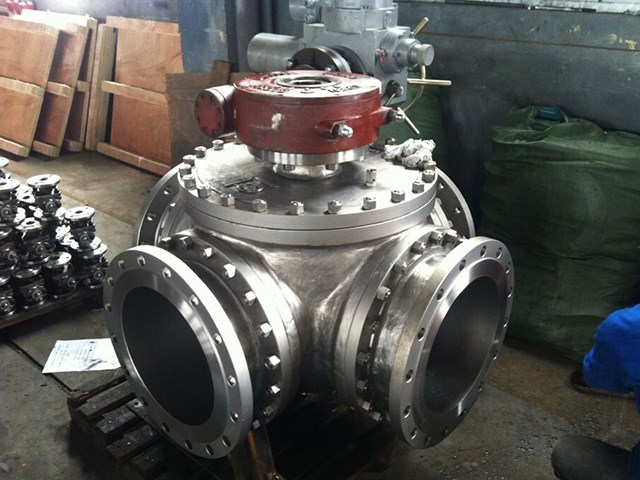

圖片:
|
|
|
